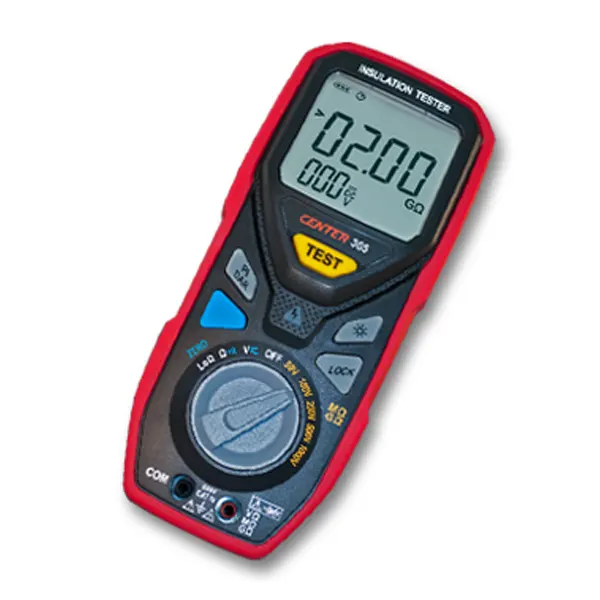

CENTER 365 là máy đo điện trở cách điện đa chức năng được thiết kế để kiểm tra chất lượng cách điện trong các hệ thống và thiết bị điện. Máy cung cấp 5 mức điện áp thử 50V, 100V, 250V, 500V và 1000V, cho khả năng kiểm tra điện trở cách điện lên đến 20GΩ.
Bên cạnh phép đo điện trở cách điện, CENTER 365 còn hỗ trợ đo điện áp AC/DC, điện trở, thông mạch và điện trở thấp LoΩ. Chức năng phát hiện mạch đang mang điện giúp nhận biết điện áp hiện diện trước khi thực hiện phép thử cách điện.
Tính năng nổi bật của CENTER 365
- Đo điện trở cách điện lên đến 20GΩ khi sử dụng điện áp thử 1000V.
- Cung cấp 5 mức điện áp thử cách điện: 50V, 100V, 250V, 500V và 1000V.
- Dòng thử ngắn mạch cho phép đo cách điện lớn hơn 1mA.
- Phát hiện mạch đang mang điện trước khi thực hiện phép đo cách điện.
- Hỗ trợ đo LoΩ với điện áp thử hở mạch lớn hơn 4V và dòng ngắn mạch lớn hơn 200mA.
- Đo điện áp AC/DC đến 600V.
- Đo điện trở thông thường đến 600kΩ.
- Hỗ trợ kiểm tra thông mạch và điện trở thấp LoΩ.
- Sử dụng 4 pin AA 1,5V, thuận tiện khi sử dụng tại hiện trường.
- Tự động tắt nguồn sau khoảng 10 phút để tiết kiệm pin.
- Đáp ứng cấp an toàn EN61010 600V CAT IV.
Đo điện trở cách điện từ 50V đến 1000V
Điểm nổi bật của máy đo điện trở cách điện CENTER 365 là khả năng lựa chọn nhiều mức điện áp thử phù hợp với từng phép kiểm tra. Ở mức 1000V, thiết bị có thể đo điện trở cách điện lên đến 20GΩ.
Dải đo và độ chính xác thay đổi theo điện áp thử. Với các mức điện trở nằm trong vùng đo chính, độ chính xác đạt ±(3%rdg+5dgts); ở vùng điện trở cao hơn, độ chính xác được công bố ở mức ±(10%rdg+3dgts).
Thông số đo điện trở cách điện
| Điện áp thử | Dải đo | Độ chính xác |
|---|---|---|
| 50V | 300kΩ / 3.00MΩ / 30.0MΩ / 300MΩ / 1.00GΩ | ±(3%rdg+5dgts) từ 30kΩ đến 1.00GΩ |
| 100V | 600kΩ / 6.00MΩ / 60.0MΩ / 600MΩ / 2.00GΩ | ±(3%rdg+5dgts) từ 60kΩ đến 2.00GΩ |
| 250V | 1.50MΩ / 15.0MΩ / 150MΩ / 1.50GΩ / 5.0GΩ | ±(3%rdg+5dgts) từ 0.15MΩ đến 1.50GΩ; ±(10%rdg+3dgts) ở vùng cao hơn |
| 500V | 3.00MΩ / 30.0MΩ / 300MΩ / 3.00GΩ / 10.0GΩ | ±(3%rdg+5dgts) từ 0.30MΩ đến 3.00GΩ; ±(10%rdg+3dgts) ở vùng cao hơn |
| 1000V | 6.00MΩ / 60.0MΩ / 600MΩ / 6.00GΩ / 20.0GΩ | ±(3%rdg+5dgts) từ 0.60GΩ đến 6.00GΩ; ±(10%rdg+3dgts) ở vùng cao hơn |
Các phép đo khác trên CENTER 365
Đo điện áp AC/DC
- Dải đo: 60.00V / 600.0V.
- Độ phân giải: 0.01V / 0.1V.
- Độ chính xác AC tại 45–500Hz: ±2%rdg+5dgts.
- Mức bảo vệ: 600Vrms.
Đo điện trở
- Dải đo: 600.0Ω / 6.000kΩ / 60.00kΩ / 600.0kΩ.
- Độ phân giải: 0.1Ω / 0.001kΩ / 0.01kΩ / 0.1kΩ.
- Độ chính xác: 2%rdg+5dgts.
- Mức bảo vệ: 600Vrms.
Đo thông mạch
- Dải đo: 600.0Ω.
- Độ phân giải: 0.1Ω.
- Độ chính xác: ≤7Ω±1Ω.
- Mức bảo vệ: 600Vrms.
Đo điện trở thấp LoΩ
- Dải đo: 6.00Ω / 60.0Ω.
- Độ phân giải: 0.01Ω / 0.1Ω.
- Độ chính xác: 2%rdg+3dgts.
- Điện áp thử hở mạch: >4V.
- Dòng ngắn mạch: >200mA.
Phát hiện mạch đang mang điện
CENTER 365 được trang bị chức năng phát hiện mạch đang mang điện. Đây là tính năng hữu ích khi thực hiện kiểm tra cách điện, giúp người sử dụng nhận biết tình trạng điện áp trước khi tiến hành phép thử.
Trong thực tế, chức năng này có thể hỗ trợ kỹ thuật viên khi kiểm tra dây dẫn, hệ thống điện và các thiết bị điện cần đánh giá tình trạng cách điện. Người sử dụng vẫn cần tuân thủ đầy đủ quy trình an toàn điện và hướng dẫn sử dụng của nhà sản xuất.
Ứng dụng của máy đo điện trở cách điện CENTER 365
- Kiểm tra điện trở cách điện của dây dẫn và hệ thống dây điện.
- Kiểm tra tình trạng cách điện của thiết bị điện.
- Kiểm tra cách điện trong công tác bảo trì và sửa chữa điện.
- Đánh giá điện trở cách điện của các mạch điện trước khi đưa vào vận hành.
- Đo điện trở thấp LoΩ trong quá trình kiểm tra hệ thống dây dẫn và kết nối.
- Kiểm tra điện áp AC/DC, điện trở và thông mạch bằng cùng một thiết bị.
Thông số kỹ thuật CENTER 365
| Model | CENTER 365 |
|---|---|
| Chức năng chính | Đo điện trở cách điện |
| Điện áp thử cách điện | 50V / 100V / 250V / 500V / 1000V |
| Dải đo cách điện tối đa | 20GΩ |
| Điện áp AC/DC | 60.00V / 600.0V |
| Đo điện trở | 600.0Ω đến 600.0kΩ |
| Đo LoΩ | 6.00Ω / 60.0Ω |
| Đo thông mạch | 600.0Ω |
| Phát hiện mạch mang điện | Có |
| Tự động tắt nguồn | Khoảng 10 phút |
| Tiêu chuẩn an toàn | EN61010 600V CAT IV |
| Tương thích điện từ | EN61326-1 |
| Nguồn điện | 4 pin AA 1,5V |
| Kích thước | 206 × 90 × 51 mm |
| Khối lượng | 510g |
Vì sao nên chọn CENTER 365?
Nếu cần một máy đo điện trở cách điện 1000V có khả năng đo đến 20GΩ và đồng thời hỗ trợ nhiều phép đo điện cơ bản, CENTER 365 là một lựa chọn đáng cân nhắc. Thiết bị kết hợp đo cách điện, đo điện áp AC/DC, điện trở, thông mạch và LoΩ trong cùng một máy.
Đặc biệt, 5 mức điện áp thử từ 50V đến 1000V giúp CENTER 365 đáp ứng nhiều nhu cầu kiểm tra khác nhau, trong khi cấp an toàn 600V CAT IV phù hợp với các công việc đo kiểm điện tại hiện trường theo đúng điều kiện và quy trình sử dụng của thiết bị.
