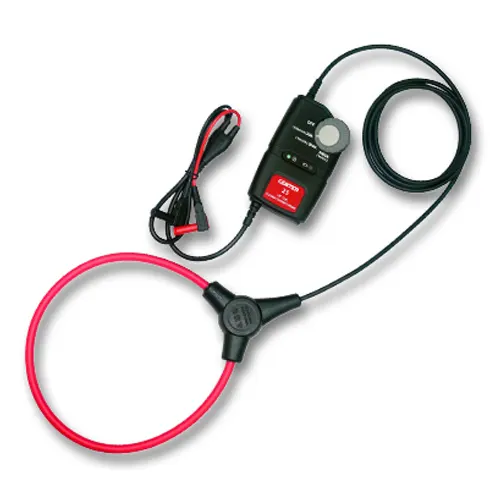

Ampe kìm AC CENTER 25 (Flexible AC Clamp Meter) là thiết bị đo dòng điện xoay chiều sử dụng cảm biến dạng dây mềm, hỗ trợ các thang đo 30A, 300A và 3000A. Với hai tùy chọn chiều dài cảm biến 10 inch và 18 inch, sản phẩm cho phép đo dòng điện tại những vị trí hạn chế không gian hoặc quanh dây dẫn có đường kính lớn. Đầu ra sử dụng hai phích cắm banana để kết nối trực tiếp với đồng hồ vạn năng kỹ thuật số (DMM) tương thích.
Đặc điểm nổi bật của CENTER 25
- Ba thang đo dòng điện AC: 30A, 300A và 3000A.
- Cảm biến dây mềm: Đường kính cuộn dây 8.5 mm, có lớp cách điện kép, thuận tiện khi đo tại những vị trí chật hẹp.
- Hai tùy chọn chiều dài cảm biến: 10 inch và 18 inch, phù hợp với các kích thước dây dẫn khác nhau.
- Khả năng ôm quanh dây dẫn: Cảm biến 10 inch hỗ trợ dây dẫn có đường kính đến 3.2 inch; cảm biến 18 inch hỗ trợ dây dẫn có đường kính đến 5.8 inch.
- Đầu ra mV/A: Độ nhạy đầu ra 100mV/A, 10mV/A và 1mV/A tương ứng với các thang đo.
- Kết nối với đồng hồ đo: Trang bị hai phích cắm banana để kết nối trực tiếp với đồng hồ vạn năng kỹ thuật số (DMM).
- Cảnh báo pin yếu: Đèn LED nhấp nháy để báo hiệu pin yếu.
Thông số kỹ thuật ampe kìm CENTER 25
| Model | CENTER 25 |
| Loại phép đo | Dòng điện xoay chiều (AC) |
| Thang đo dòng điện | 30A / 300A / 3000A |
| Độ nhạy đầu ra | 100mV/A / 10mV/A / 1mV/A |
| Độ chính xác | ±1% toàn thang đo (45~65Hz) |
| Băng thông (-3dB) | 10Hz đến 10KHz |
| Sai số pha | < ±1° |
| Độ nhạy vị trí | ±3% |
| Nhiễu | 0.03A / 0.075A / 0.5A |
| Tốc độ lấy mẫu | 2 lần/giây |
| Đường kính cuộn dây cảm biến | 8.5 mm |
| Chiều dài dây cảm biến | 10 inch (254 mm) / 18 inch (458 mm) |
| Đường kính dây dẫn tối đa | 3.2 inch với cảm biến 10 inch; 5.8 inch với cảm biến 18 inch |
| Kết nối đầu ra | Hai phích cắm banana |
| Nguồn điện | 2 pin AAA 1.5V |
| Kích thước thiết bị đo | 120 × 70 × 26 mm |
| Khối lượng | Khoảng 325 g |
